張拉千斤頂?shù)慕Y(jié)構及基本原理

2021/11/01

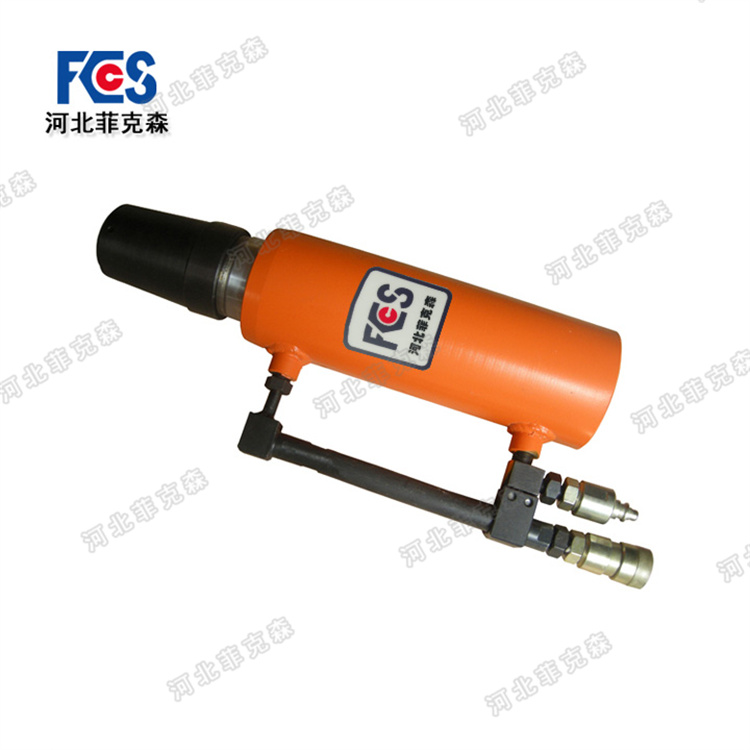

 YDC-180型張拉千斤頂由外缸、中缸、內缸、錨杯和固定在內缸上內置工具錨、頂壓器等組成。使用時，先將張拉千斤頂?shù)闹懈淄嘶氐阶畹臀恢茫唁摪澹ㄍ斜P）、外置錨具等套放好，把鋼絞線插入張拉千斤頂?shù)捻斂變?nèi)約150mm，使頂壓器頂緊外置的錨具體，其鎖片則在頂壓器的凹孔內可自由退縮，然后使中缸頂出，在中缸頂出的過程中由于退錨環脫離固定的內置工具錨而使內置工具錨的鎖片在彈力推動下鎖定鋼絞線，從而在中缸頂出時鋼絞線不斷被拉伸，外置錨具連同鋼板（托盤）則不斷被頂緊，當中缸到頂?shù)筋A(yù)定位置后，退回外缸，外置錨具的鎖片鎖定鋼絞線，從而使鋼絞線處在承載狀態。頂板則被牢牢托住。中缸退到底后，內置工具錨的鎖片松開，將張拉千斤頂取下。
